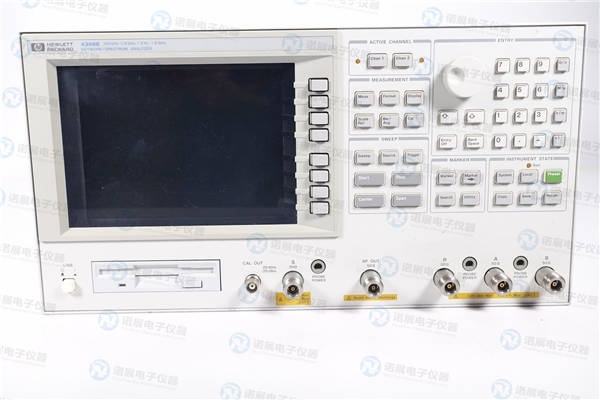

Agilent4396B網絡/頻譜/阻抗分析儀

提供Agilent4396B網絡/頻譜/阻抗分析儀一站式綜合服務，專業高效！

Agilent4396B網絡/頻譜/阻抗分析儀， 100 kHz至1.8 GHz/2 Hz至1.8 GHz

主要特性與技術指標

主要特性

在一臺儀器上實現高性能網絡分析儀、頻譜分析儀和阻抗分析儀的功能

內置 IBASIC

GPIB 端口、數字 I/O 端口

網絡分析

頻率范圍：100 kHz 至 1.8 GHz

IF帶寬為 10 Hz 時，動態范圍為 120 dB

+/- 0.05 dB，+/- 0.3 度 動態精度

頻譜分析

頻率范圍：2 Hz 至 1.8 GHz

1 GHz 時，靈敏度為 -147 dBm/Hz

低于 +/- 1.0 dB 電平精度

時間選通頻譜分析選件（4396B-1D6）

阻抗分析（選件 4396B-010）

頻率范圍：100 kHz 至 1.8 GHz

等效電路分析功能

描述

Agilent4396B為實驗室和生產應用提供優異的RF矢量網絡、頻譜和可選阻抗測量。對評估元件和電路所需要的增益、相位、群時延、失真、寄生、CN和噪聲，也可用一臺儀器進行這些測量。

當與測試裝置組合使用時，Keysight 4396B可提供各種反射測量，如回波損耗、SWR和S-參數。作為矢量網絡分析儀，Keysight 4396B工作范圍為100kHz至1.8GHz，具有1mHz的分辨率，它的集成合成源提供-60至+20dBm輸出功率，具有0.1dB分辨率。動態幅度和相位精度分別為+/-0.05dB和+/-0.3度，因而能精確測量增益和群時延平坦度，這在現代電子系統中變得越來越重要。

作為頻譜分析儀，4396B的工作范圍為2Hz至1.8GHz，分辨率帶寬（RBW）的跨度為1Hz至3MHz，以1-3-10序列步進，全合成式本振能進行穩定而精確的頻率分析。直接A/D轉換（無需對數放大器）可得到+/-1.0dB的總電平精度。對1GHz載波下的10kHz偏移，噪聲邊帶低于-105dBc/Hz，靈敏度在10MHz處為-150dBm/Hz，在1GHz處為-147dBm/Hz。它有2個獨立的顯示通道，您可在分割屏幕上同時觀察被測器件的網絡和頻譜（或傳輸和反射）特性。例如同時看到放大器的頻率響應（網絡測量）和失真（頻譜測量）。
