R&S FMU36 基帶分析儀

提供R&S FMU36 基帶分析儀一站式綜合服務，專業高效！

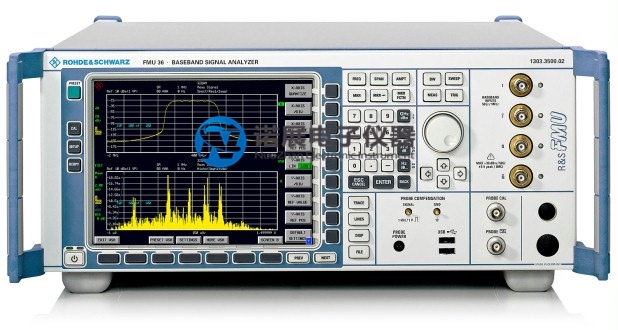

R&S FMU36 基帶分析儀

R&S FMU36是多功能模擬、數字基帶信號分析儀。基于FFT的結構使用戶能分析低頻段極端微弱的信號，而超外差分析儀在低頻段靈敏度較低。

主要特點

? 具有36 MHz帶寬、基于FFT的頻譜分析儀

? 模擬基帶信號輸入：平衡/不平衡，50 Ω/1 MΩ

? 數字I/Q接口（可選）

? 時域分析儀

? 高效的矢量信號分析儀：通用解調和數字信號分析

? 低頻段仍具有高靈敏度

? 具有三階互調截點、多信道領道功率抑制比、占用帶寬、互補積累分布函數、振幅概率分布等測量功能

功能
基帶信號頻譜和信號質量分析
現今的無線通信系統中，越來越多的發射機和接收機功能在基帶完成，移動無線和基站通信也不例外。采用R&S FMU36，您可以輕松地對這些進出基帶的信號進行分析。例如，基帶設計師能夠測試從基帶輸出的已調制信號質量，接收機設計師也能驗證進入基帶之前的信號質量。

特性

雙端口輸入

R&S FMU36具有兩個模擬輸入端口，既可單端輸入，也可平衡輸入。為了與被測件的阻抗匹配，輸入端口的阻抗可以設置為50 Ω 或者 1 MΩ對于需要使用探頭與被測件連接的用戶，R&S FMU36提供了校準源，使探頭對測量結果的影響降到最低。

全能型頻譜分析儀
R&S FMU36符合您對Rohde & Schwarz分析儀所能提供的功能的期望

? 標記、delta標記、噪聲標記、相位噪聲標記

? 測量功能包括領道功率測量、載噪比、三階截?cái)帱c(diǎn)、占用帶寬、調制深度

? 平均值、最大值和最小值保持的跡線操作

? 檢波器：有效值、平均值、取樣值、和正負峰值

? 濾波器頻率范圍0.5 Hz 到 20 MHz，步進為1-2-3-5-10

? 平頂、高斯、矩形、漢明、漢寧、切比雪夫等窗函數

? 測量點數/軌跡數量可在155和30001之間選擇

時域分析儀

對于頻率選擇性測量，時域分析測量可以提供更多的有意義信息。例如，測量靠近強信號的微弱脈沖信號，使用R&S FMU36可以濾出脈沖信號，同時輕松測量脈沖持續時間和功率，這是傳統的FFT分析儀不具備的功能。采用R&S FMU36可以單獨設置中心頻率和分辨率帶寬。

長序列捕捉

R&S FMU36的 I 和 Q 通道時間捕捉存儲深度為 16 Msample，能夠捕捉長時間的數字序列。在信號被存儲于內存之前，為了優化內存的使用，將對信號重新進行采樣。對于 WCDMA 信號，可存儲 100 個連續的數據幀供后續分析。對于 GSM 信號，內存可存儲超過3500幀。所存儲的數據可以通過固件進行分析，也可以在導出后采用外部分析工具進行分析。

內存可通過兩步分別擴展為235 Msample 和 705 Msample，相當于最大采樣率 81.6 MHz下的采樣時間超過 8.5秒。

性能

? 本底噪聲<4 nV[1 Hz]

? I/Q 不平衡<0.1 dB

? 信噪比典型值> 143 dB[1 Hz]

? 電平不確定度 <0.25 dB

功能

? 矢量信號分析儀

? 最大符號率25 MHz

? 16 Msample IQ存儲深度，可擴展至705 Msample
