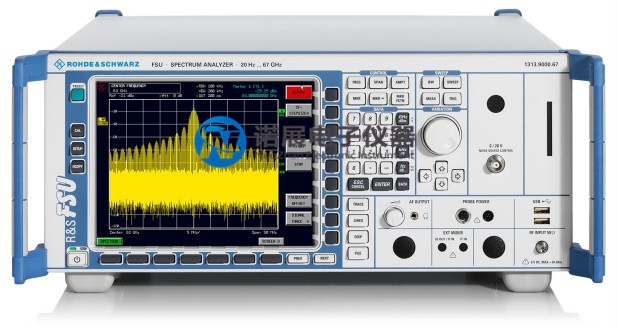

R&S FSU 頻譜分析儀

提供R&S FSU 頻譜分析儀一站式綜合服務，專業高效！

租售/維修/校準FSU3/FSU8/FSU26/FSU43/FSU46/FSU50/FSU67 頻譜分析儀

R&S FSU 頻譜分析儀

頻譜分析和矢量信號分析二合一的方案

主要特點：

? 頻率范圍 20 Hz ～ 3.6 GHz、8 GHz、26.5 GHz、43 GHz、46 GHz、50 GHz 和 67 GHz (使用外部混頻器可達到 110 GHz/1 THz)

? 卓越的射頻性能

o 相位噪聲低 -- –128 dBc (1 Hz)，10 kHz載波偏置下的典型值為–133 dBc (1 Hz)

o DANL –158 dBm (1 Hz)

o 三階截止點（TOI）典型值 +25 dBm
? 分辨率帶寬 1 Hz ～ 50 MHz

? 動態范圍最高，例如 3GPP ACLR 測量時高達 84 dB

? 采用預放 (R&S FSU-B24) 測量 DANL 時

o 典型值–168 dBm (1 Hz)，20 GHz 時

o 典型值–155 dBm (1 Hz)，50 GHz 時

? TOI、MC ACP(R)、OBW、CCDF、APD 等測量功能

? 滿足蜂窩標準、無線連接性標準和一般性標準的測量應用，例如相位噪聲、噪聲系數、矢量信號分析等等

型號

R&S FSU 出色的射頻性能

出色的射頻性能一直是羅德與施瓦茨頻譜分析儀的標志，R&S FSU 繼承了這一傳統，具有以下無可比擬的卓越的射頻指標：

頻率范圍：

? R&S FSU3：20 Hz ~ 3.6 GHz

? R&S FSU8：20 Hz ~ 8 GHz

? R&S FSU26：20 Hz ~ 26.5 GHz

? R&S FSU43：20 Hz ~ 43 GHz

? R&S FSU46：20 Hz ~ 46 GHz

? R&S FSU50：20 Hz ~ 50 GHz

? R&S FSU67：20 Hz ~ 67 GHz

射頻性能：

? DANL 測量的典型值為 -158 dBm (1Hz)（無預放）

? 單邊帶相位噪聲典型值 - 133 dBc (1Hz) @ 10 kHz 偏離，載波 640 MHz

? 相位噪聲典型值 - 160 dBc/Hz @ 10 MHz 偏離，載波 640 MHz

? 三階截止點典型值 25 dBm

? 1 dB壓縮點典型值 13 dBm

? WCDMA ACLR 動態范圍為 77.5 dB / 84 dB（采用噪聲校正）

準確度：

? 3.6 GHz 以下總電平不確定度為 0.3dB

? -70 dB 時線性誤差小于 0.1dB

IQ 下變頻器:

? 中頻數字轉換器 14 位 32MHz（20.4MHz 中頻）

? IQ 存儲器 2x512 ksamples

速度：

? 頻域掃描時間2.5ms

? 時域掃描時間 1 μs

? 每秒可測量 70 次（包括利用 GPIB 進行跡線傳輸）

? 在列表模式下，利用遠程控制可減少測量時間。

R&S FSU67 -- 第一款采用基頻混頻、頻率范圍直接達到 67 GHz的頻譜分析儀

? 20 Hz ～ 67 GHz 之間只需一次連接，從而簡化了測試設置

? 67 GHz 全跨度掃描

? 頻率指示清楚，無需外部諧波混頻器提供圖像響應和多次響應

? 電平范圍更寬，容許參考電平顯著高于諧波混頻器

? 67GHz 以下電平準確度始終保持良好水平

? 噪聲基底低：-152 dBm (1 Hz)，2 GHz 時，-130 dBm (1 Hz)，65 GHz 時

? 分辨率帶寬范圍大：1 Hz ～ 50 MHz

? 具有各種濾波器特性：高斯、信道濾波器、FFT、6-dB EMI 濾波器

? 配備各種檢波器，包括均方根值、準峰值

? 全面的功率測量功能（CP、ACP、時域功率）

? 可以直接連接 R&S NRP 功率頭（需使用選配件 R&S FS-K9 和 R&S NRP-Z6）

? 諧波失真和雜散測量功能

? 顯示線性度高，小于 0.1 dB

? 相位噪聲和噪聲系數應用固件

? 外部信號發生器控制功能，可使用外部微波信號源作為跟蹤信號發生器進行標量網絡測量

為了能夠處理產品開發過程中的各種測量任務，在所有相關的測量領域內，測量儀器必須提供全面的功能和卓越的性能。R&S FSU 完全能夠滿足這些要求。

? 各種檢波器可供選擇

o 最大值、最小值、自動峰值、采樣、均方根值、平均值、準峰值

? 可進行雜散測量，掃描點高達 100001 個

? RBW 特征：

o 10 Hz ～ 100 kHz 數字式濾波器（1、2、3、5步進）

o 39 個信道濾波器，頻率范圍 100 Hz ～ 5 MHz

o 模擬式濾波器，頻率范圍 300 kHz ～ 10 MHz（1、2、3、5步進）

o RRC 濾波器（NADC、TETRA、3GPP）

o EMI 濾波器：200 Hz，9 kHz，120 kHz

o FFT 濾波器 1 Hz ～ 30 kHz / FFT 濾波器模式可調

o 6-dB EMI 濾波器，范圍 10 Hz ～ 1MHz， 10步進

? 多載波 ACP 測量，支持獨立載波間距

? 自動 TOI、OBW 和 AM 調制深度測試程序

? 諧波失真測量

? 可選擇各種標記功能

o 相位噪聲、噪聲、n dB 降低 / n dB 提高、峰值列表、頻率計數器（30ms 中 0.1Hz）

? CCDF 和 APD 功能（y 軸單位可采用百分比）

? 可編輯限值線，包括通過/未通過指示

? 衰減器步進為 5 dB

? 電子衰減器

? 預放最高頻率 26.5 GHz

? 中頻功率觸發器的靈敏度可達– 50 dBm 混頻器值

? 標記解調具有靜噪功能

? 跟蹤信號發生器支持功率掃描

? 門限觸發函數

? 內部跟蹤信號發生器

? 外部發生器控制

? 在跡線顯示功能激活的同時，可通過支持偏置調諧的外部混頻器擴展大頻率的范圍

? GPIB 指令集可兼容 HP 859x/8566/8591E/71100C/71200C/71209C

? GPIB 指令集可兼容 FSEx/FSIQ

? 在列表模式字下 GPIB 運行速度極快

? 21 cm 彩色 SVGA TFT 顯示屏

? 分屏顯示模式

? 可在 Embedded XP 操作系統下運行

o 輕松生成測量結果文檔

o 遠程桌面功能

o 兼容性（打印機驅動程序、聯網等等）

? 接口：GPIB，RS-232-C，LAN，USB

? VXI-11 遠程支持

? 多種應用固件可供選擇，包括 3GPP 通訊標準的碼域功率測量固件

o 藍牙

o GSM/EDGE

o 3 GPP WCDMA、HSDPA、TD-SCDMA

o 藍牙 、1xEV-DV、1xEV-DO

o 噪聲系數和增益測量

o FM/PM/AM 測量解調器

o 相位噪聲測量

o 功率探頭測量支持R&S NRP-Z11，Z21，Z22，Z23，Z24，Z51，Z55，Z81，Z91 功率探頭、外部功率計 R&S NRVD，HP EPM，HP 437B，HP438A 和功分器
