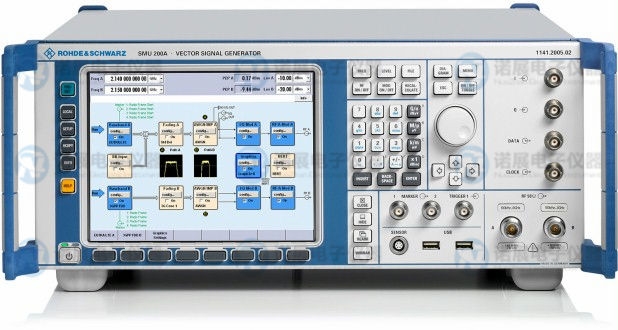

R&S SMU200A 矢量信號發生器

提供R&S SMU200A 矢量信號發生器一站式綜合服務，專業高效！

R&S SMU200A 矢量信號發生器

滿足大多數要求的高端信號發生器

主要特點
? 第一條射頻通道從 100 kHz 至 2.2/3/4/6 GHz

? 選配第二條射頻通道從 100 kHz 至 2.2/3 GHz

? 提供兩條完整的基帶通道

? 支持 3GPP LTE FDD 和 TDD、3GPP FDD/HSPA/HSPA+、GSM/EDGE/EDGE演進、TD-SCDMA, WiMAX? 及其他重要數字標準

? 2×2 MIMO，可實時衰落

? 兩臺儀器組合使用可實現2×4或 4×2 MIMO

? 可選配高達40條衰落路徑的衰落模擬器

? I/Q 調制器射頻帶寬高達 200 MHz

? 可選配帶實時編碼器的基帶發生器和任意波形發生器

? 出色的射頻性能

R&S SMU200A矢量信號發生器專為滿足現代通信系統的研發和生產的全部需求設計，R&S SMU200A不僅由兩個獨立的信號發生器組成（機箱高度只有4U），而且還具有無與倫比的射頻和基帶特性。

由于采用了模塊化設計，R&S SMU200A可充分滿足多種使用要求。第一條RF通道可配備四種可用頻率選件中的一種，用戶可選擇頻率上限2.2 GHz / 3 GHz / 4 GHz 或 6 GHz。另外，第二條RF通道還可分別安裝2.2 GHz和3 GHz的上限頻率。所有選擇頻率選件的下限是100 kHz。

基帶部分還可以同時安裝兩個信號發生器，它們可以實時產生復雜信號，并且配備有一個任意波形發生器，可提供高達128Msample的I和Q信號(512Mbyte)存儲空間。不同基帶產生的信號可以相加。每個信號都可以進行頻率偏移?？蛇x配高達40條衰落的衰落模擬器，以模擬多徑傳播。

R&S SMU200A可以配備多種選件，例如所有當今重要的數字標準測量選件和功能性能提升選件，例如MIMO衰落或相位相干。關于所有可用選件和各個選件詳細介紹的連接，請參見“訂購信息”。

R&S SMU200A采用現代直覺式操作理念，操作起來既快捷又容易。

包含兩個信號發生器

? 第一條射頻通道的頻率選擇范圍是100 kHz 到2.2 GHz/3 GHz/4 GHz/6 GHz

? 可選擇上限為2.2GHz或3GHz的第二條射頻通道

? 提供兩條完整的基帶通道

? 在數字域內可無遺漏的合并各種基帶信號（例如用于多種標準基站的測試）

出色的信號質量

? I/Q 調制器射頻帶寬高達 200 MHz

? 單邊帶相位噪聲非常低，典型值只有-135 dBc (f = 1 GHz, 20 kHz 載波偏置, 1 Hz 測量帶寬)。 采用增強相位噪聲性能時典型值為 -139 dBc

? 寬帶噪聲典型值為 -153 dBc (CW, f = 1 GHz, >10 MHz 載波偏置, 1 Hz 測量帶寬)

? 出色的ACLR，3GPP FDD時典型值為+70 dB

? 電平可重復性非常高，為0.05 dB

? 輸出功率高達+19 dBm (PEP), 過量程時為 + 26 dBm

? 標配高穩定度的參考振蕩器

無與倫比的靈活性

? 2 x 2 MIMO ，可實時衰落

? 可兩臺儀器組合使用2×4或 4×2 MIMO

? 可選配高達40條衰落路徑的衰落模擬器

? 支持EUTRA/LTE FDD 和 TDD信號產生

? 支持 WiMAX? IEEE 802.16-2004/Corr1-2005、802.16e-2005 和 WiBro

? 四條用于 3GPP FDD的實時碼道，支持HSDPA和HSUPA

? 數據幀可混合，一個幀內可同時包含GSM、EDGE和EGPRS2時隙（每個幀的符號率相同）

? 基帶信號發生器帶有通用編碼器，可實時生成信號

? 任意波形發生器分為16 Msamples、 64 Msamples 或 128 Msamples三種

? R&S WinIQSIM2? 和 R&S WinIQSIM?仿真軟件支持任意波形發生器

直觀的操作

? 彩色顯示屏的像素為800 × 600（SVGA格式）

? 直覺式用戶界面，可顯示信號流圖形（框圖）

? 通過內置瞬態記錄儀顯示基帶信號圖形

? 上下文感應幫助系統

產品制造的理想之選

? 頻率和電平設置時間非常短 (<2 ms)

? 電子衰減器在整個電平范圍內頻率可達6GHz

? 采用射頻列表模式和多段波形可靈活的進行高速測量

? 由于將兩個完整的信號發生器合在一起，機箱高度只有四個高度單位高，因而占用空間極小

連接性

? 可選配數字I/Q輸入和輸出：支持R&S EX-IQ-Box 靈活數據格式和時鐘信號生成

? 支持R&S NRP功率探頭

? 通過LAN（千兆以太網、VXI11）和GPIB實現遠程控制

? 通過遠程桌面或VNC遠程操作

? 用戶可選擇觸發和標記信號

? 鍵盤、鼠標和記憶棒連接USB連接器

? 滿足LXI Class C標準

特性
直觀操作

R&S SMU200A具有現代直覺式用戶界面，可清晰顯示從基帶到射頻輸出整個過程的信號流框圖。每個方框代表一個儀器功能單元，所生成信號的情況一目了然，其中包括是否被加性高斯白噪聲和/或衰落干擾。

出色的信號質量

由于采用了精密的多環路合成器理念，R&S SMU200A的單邊帶相位噪聲和寬帶噪聲極低。作為標準配置，系統還安裝有高穩定性恒溫控制參考振蕩器，它可以提供出色的老化特性以及最低溫度漂移。例如R&S SMU200A是本地振蕩器（LO）或壓控振蕩器（VCO）的理想替代品。

為了不妨礙相鄰信道信號的傳輸，3GPP基站放大器要求要有非常好的鄰道泄漏比(ACLR)性能。為了更好的對該性能進行測試，信號發生器的ACLR特性必須優于放大器的ACLR特性。目前，多載波功率放大器的使用正越來越普遍。在這種情況下，同一頻率范圍內需要放大的信號就不止一個，而是有幾個相鄰信號需要放大。這樣在測量此類放大器時，對信號發生器的要求就會更高。由于具有出色的ACLR特性，R&S SMU200A在執行此類測量任務時要比其他發生器更為出色。

無可比擬的靈活性

第三代移動無線電標準對信號發生器功能提供了更高的要求，由于信號發生器具有良好的射頻特性和靈活性，因而成為特別是基站測試的必選工具。由于R&S SMU200A的基帶生成器中采用了通用編碼器設計，因此在執行新標準測試時更為容易。所以R&S SMU200A既可用于當前、也可用于今后的移動無線標準。

一臺儀器有兩個信號發生器

R&S SMU200A的雙通道理念優勢在移動無線電領域變得更加明顯，由于R&S SMU200A 的基帶部分完全數字化，因而兩個基帶發生器的信號可輕松相加而不必?fù)?dān)心存在同步問題，并且無需使用外部耦合器和其他設備。可準確設置每個信號的頻率偏移和相對功率。

對存在復雜干擾信號的多載波基站進行接收機測試時，第一個基帶發生器可產生要評估的測試信號，第二個基帶發生器產生可作為背景信號的合適的多載波信號。還可模擬一個基站的兩個發射天線（發射分集）。到目前為止，這種測量一直需要使用兩臺信號發生器。但是，當使用 R&S SMU200A時只需一臺儀器就夠了。

如果射頻部分配備兩條通道，則任何要求都能滿足。例如，用一臺儀器可生成接收機測試的所需信號和干擾信號 － 即使像進行帶外阻塞測量時信號功率和頻率偏移大不相同也沒有關系。

產品制造的理想之選

在生產自動化測試中，環回時間短和測試時間短尤其重要，信號發生器的設置時間短意味著更快見到經濟效益。R&S SMU200A的頻率設置時間非常短，不到2ms，可滿足所有需求。在列表模式下，由于列表中已經事先存儲了不同頻率，設置時間可縮短至450 μs以下。內置電子衰減器可確保無磨損切換。該功能可防止因更換機械衰減器而生產暫停。

連接性

? 遠程控制

R&S SMU200A通過GPIB或LAN實現遠程控制。當使用Windows遠程桌面時，可通過電腦對儀器進行遠程操作。

 前面板

外部鍵盤和鼠標或記憶棒可插入前面板上的USB連接器中，如果需要可使用兩個標記輸出，并可另外使用一個觸發輸入。

后面板

后面板上有一個LAN(100BaseT)、一個GPIB接口和一個USB從連接器。R&S SMU200A通過副連接器可直接與電腦連接，例如快速方便的載入固件更新程序。通過該連接器甚至能從電腦中導入調制數據。VGA連接器可連接外部監視器或視頻投影儀。

模塊化設計

? 面向未來

由于R&S SMU200A采用模塊化設計，保證了投資的安全性?？呻S時增加選件。該理念允許R&S SMU200A根據特定的規格進行定制。
